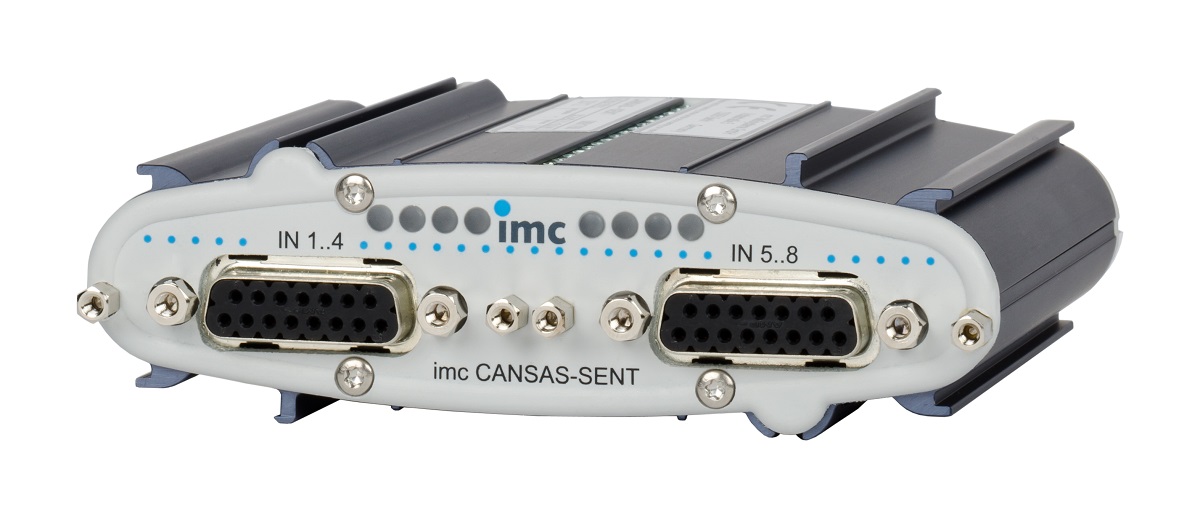

Seit der babylonischen Sprachverwirrung sind Übersetzer eine gefragte Spezies. Auch bei der Messdatenübertragung in Fahrzeugen gilt es die verschiedensten Sprachen der Bussysteme und der elektronischen Steuereinheit (ECU) miteinander zu verbinden – bzw. ein geeignetes „Übersetzer-Modul” dafür zu entwickeln. Mit dem kompakten Modul imc CANSAS-SENT steht ab sofort ein unkomplizierter Gateway von der digitalen Sensorschnittstelle SENT auf CAN-Bus zur Verfügung.
Das neue Modul macht SENT-Sensoren direkt zugänglich für jedes Datenerfassungs-, Erprobungs- oder Automatisierungssystem, das die Aufnahme von CAN-Daten unterstützt. Der Vorteil: So können SENT-Sensoren nahtlos in ein Messsystem mit verschiedensten Signalen integriert werden - zusammen mit analogen Signalen und anderen Fahrzeug-Bussen. imc CANSAS-SENT ist ein unkompliziertes Werkzeug, das Erprobungsprozesse von Sensoren genauso unterstützt wie Entwicklungs- und Testphasen von Steuereinheiten im Fahrzeug.
SENT – die neue digitale Schnittstelle
SENT steht für Single Edge Nibble Transmission. SENT ist eine relativ neue digitale Schnittstelle für intelligente aktive Sensoren mit interner Digitalisierung und zielt auf einen kostengünstigen und flexiblen Ersatz konventioneller analoger Sensoren ab. Ziel der Einführung des SENT-Protokolls war eine Erhöhung der Robustheit und Sicherheit sowie Verringerung der Komplexität bei der Übertragung der Daten vom Sensor zur Auswertung im Steuergerät.
Rückwirkungsfreies Mithören
Eine Besonderheit stellt das „rückwirkungsfreie Mithören“ dar: Ein SENT-Sensor, der zum Messen mit imc CANSAS-SENT benutzt werden soll, kann bereits verbaut und mit einem Empfänger verdrahtet sein. Dann ist der SENT-Sensor mit einem anderen Gerät verbunden, das den Eingangsschaltkreis nach SAE J2716 aufweist und auch bereits den SENT-Sensor versorgt. Dieses andere Gerät ist im Fahrzeug typisch ein Steuergerät, z.B. das Motorsteuergerät.
Messen im Verbund
Als Mitglied der imc CANSAS-Familie, ist das Modul optimal ausgelegt, um mit Datenerfassungssystemen zusammenzuarbeiten. Darüber hinaus bietet die imc CANSAS-Software für die Anwender komfortable Einstellmöglichkeiten.
Mehr erfahren? Besuchen Sie die imc CANSAS-SENT Seite
imc CANSAS-SENT: Der „Übersetzer“ im Auto
Gateway von der digitalen Sensorschnittstelle SENT auf CAN-Bus
